Cómo diseñar carcasas LED para entornos ferroviarios de alta vibración

El material rodante es un entorno hostil para la electrónica. Cada vez que un tren llega a un interruptor de vía, la energía cinética de alta frecuencia viaja desde los bogies a través del chasis y directamente a los paneles del techo. Cuando las autoridades de tránsito se quejan de las luces parpadeantes de la cabina o de las lámparas del techo apagadas, el problema rara vez es el chip LED en sí. El fallo casi siempre se debe al cierre mecánico.

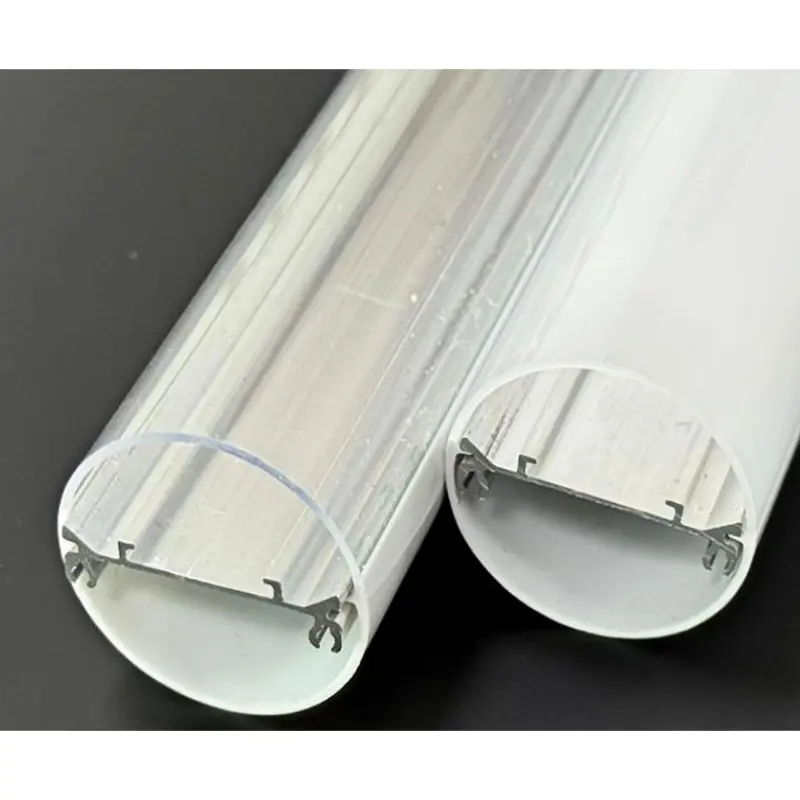

UnCarcasa de luz LED para vehículos ferroviariosno es sólo una funda decorativa. Es un amortiguador estructural, un sistema de gestión térmica y una barrera primaria de seguridad humana. Si el diseño de extrusión no tiene en cuenta la resonancia armónica, la expansión térmica o los códigos de incendio en tránsito, el sistema de iluminación fallará mucho antes de su vida útil nominal. Diseñar para este entorno requiere abandonar los supuestos estándar de iluminación comercial y la ingeniería específica para un movimiento constante y violento.

Diagnóstico de fallos mecánicos y térmicos en la iluminación del material rodante

Para diseñar una vivienda mejor, primero hay que entender exactamente cómo se descomponen los diseños actuales en el campo. Los entornos ferroviarios someten los accesorios de iluminación a una mezcla compuesta de golpes físicos, cambios extremos de temperatura y espacio aéreo confinado. Cuando una carcasa tiene una mala ingeniería, los síntomas generalmente se presentan en tres modos de falla distintos.

Microgrietas en juntas de soldadura
La causa más común del parpadeo de las luces de los trenes es la fatiga mecánica. Cuando una extrusión LED de aluminio se monta rígidamente en un panel de techo vibrante sin la amortiguación adecuada, la carcasa transfiere esa energía cinética directamente a la PCB interna. La flexión constante provoca microfisuras en las uniones de soldadura que conectan los diodos a la placa. Los compradores a menudo culpan al fabricante de PCB, pero la causa principal es una carcasa que carece de aislamiento interno contra golpes para la bandeja de LED.

Resquebrajamiento de policarbonato y expulsión del difusor
Los trenes sufren severos ciclos térmicos. Un automóvil de pasajeros estacionado en un patio de ferrocarril durante la noche podría caer bajo cero y luego calentarse rápidamente cuando se enciendan los sistemas HVAC y de iluminación. El aluminio y el plástico se expanden a ritmos diferentes. Si las tolerancias mecánicas entre la base de aluminio y el difusor de plástico son demasiado estrechas, la expansión térmica crea una tensión inmensa. Esto provoca "craqueo", una red de grietas microscópicas en el policarbonato, o peor aún, hace que el difusor se doble y se salga de su carril durante un frenado repentino.

Juego de compresión de sello IP65
Los vagones del metro requieren regímenes de limpieza agresivos, que a menudo implican lavado a alta presión. Para sobrevivir a esto, una carcasa de luz de tránsito LED resistente a las vibraciones necesita una clasificación IP65 confiable. Sin embargo, la vibración constante hace que los materiales de junta inferiores se aplanen con el tiempo, un fenómeno conocido como deformación por compresión. Una vez que el sello pierde su memoria, la humedad y los productos químicos de limpieza pasan por alto la carcasa, provocando un cortocircuito en los componentes eléctricos.

Criterios de selección de materiales para cumplimiento de EN45545 y amortiguación de vibraciones

La especificación de materiales para la iluminación ferroviaria requiere equilibrar la rigidez estructural con estrictos mandatos de seguridad de los pasajeros. No se pueden utilizar simplemente extrusiones comerciales disponibles en el mercado. Cada componente debe cumplir estrictas normas ferroviarias, en particular la EN45545, que regula el comportamiento frente al fuego y los materiales en los vehículos ferroviarios.

El perfil base: aluminio 6063-T5
Para la extrusión estructural principal, el aluminio 6063-T5 es el estándar de la industria. El templado T5 proporciona las propiedades mecánicas exactas necesarias para una extrusión LED de aluminio para material rodante: es lo suficientemente rígido como para abarcar la longitud del techo de un vagón de tren sin hundirse, pero lo suficientemente dúctil como para soportar vibraciones de baja frecuencia sin fracturarse. Fundamentalmente, el aluminio 6063 ofrece una excelente conductividad térmica, actuando como un disipador de calor altamente eficiente para tiras de LED de alto rendimiento.

El difusor: policarbonato (PC) retardante de llama
En lo que respecta a la cubierta óptica, el PMMA (acrílico) estándar es demasiado frágil para aplicaciones ferroviarias. Un fuerte impacto lo romperá, creando fragmentos peligrosos. El ABS estándar es económico pero no cumple con los requisitos de humo y toxicidad de los códigos de incendio en tránsito.

Debe especificar PC retardante de llama (policarbonato). La PC puede resistir impactos directos sin romperse, lo que la hace ideal para el transporte público con mucho tráfico. Más importante aún, las formulaciones personalizadas de PC pueden cumplir con los requisitos de nivel de peligro 3 (HL3) de la norma EN45545. Esto significa que, en caso de incendio en la cabina, la carcasa no propagará las llamas y el humo emitido permanecerá por debajo de los estrictos umbrales de toxicidad necesarios para garantizar que los pasajeros puedan evacuar de forma segura.

Juntas y tapas de extremo
Evite el PVC estándar o el caucho barato para los sellos de las tapas de los extremos. Es obligatorio EPDM o silicona de alta calidad. Estos materiales resisten temperaturas extremas y la degradación de los rayos UV al tiempo que mantienen su rebote de compresión, lo que garantiza que la carcasa de la luminaria LED para vehículos ferroviarios IP65 permanezca hermética después de años de vibración diaria.

Validación de la disipación de calor con simulación térmica impulsada por IA

El calor es el enemigo de la longevidad de los LED. En una oficina comercial, una luminaria LED emite calor al aire libre. En un tren de alta velocidad, la carcasa de iluminación suele estar empotrada en un panel de techo aislado directamente debajo de un enorme conducto HVAC que genera calor. La temperatura ambiente que rodea el dispositivo ya es elevada, lo que reduce drásticamente la delta-T (diferencia de temperatura) necesaria para una refrigeración eficaz.

Antes de cortar herramientas costosas para un nuevo perfil de extrusión, la gestión térmica debe validarse digitalmente. Los flujos de trabajo de ingeniería modernos ahora utilizan software de simulación térmica asistido por IA para modelar exactamente cómo se mueve el calor a través de la carcasa en un espacio confinado.

La simulación modela la ruta térmica desde el diodo LED, a través de la pasta térmica, hacia la PCB y hacia afuera a través de las aletas de aluminio 6063-T5. Los solucionadores impulsados ​​por IA pueden iterar rápidamente cientos de geometrías de aletas (ajustando el grosor, el espaciado y el ángulo del disipador de calor) para encontrar la configuración exacta que maximice el área de superficie sin agregar peso innecesario. El peso es una métrica fundamental en el diseño de vehículos ferroviarios; Las carcasas pesadas aumentan la masa total del tren, lo que aumenta el consumo de energía. Al validar la disipación de calor digitalmente, los ingenieros pueden diseñar una carcasa LED con riel de gestión térmica que mantenga la temperatura de la unión del diodo por debajo de 80 °C y al mismo tiempo minimice la masa del perfil de aluminio.

Diseño para la fabricabilidad (DFM) en perfiles personalizados de aluminio y policarbonato

Incluso el modelo CAD más optimizado es inútil si no se puede fabricar a escala de forma fiable. La extrusión de aluminio y plásticos requiere un control preciso sobre el flujo de material, las velocidades de enfriamiento y la fricción del troquel. Dongguan Jinen Lighting Technology (JE) opera 20 líneas de extrusión de plástico y 5 de aluminio, brindando soporte DFM para detectar fallas estructurales antes de la fase de herramientas.

Al diseñar uncarcasa de luz LED personalizada para vehículos ferroviarios, siga estas acciones específicas de DFM:

1. Equilibrio de espesores de pared:Asegúrese de que la sección transversal de su perfil de aluminio tenga un espesor de pared uniforme. Las secciones gruesas se enfrían más lentamente que las delgadas. Si una brida de montaje pesada se coloca junto a una aleta delgada del disipador de calor, el enfriamiento desigual hará que el perfil se deforme o gire al salir del troquel de extrusión. Mantenga las transiciones de espesor graduales.
2. Diseñe tolerancias generosas de ajuste rápido para PC:El policarbonato se encoge al enfriarse. Al diseñar los rieles entrelazados donde el difusor de PC encaja en la base de aluminio, calcule los coeficientes de expansión térmica para ambos materiales. Deje un espacio de dilatación preciso. Si el ajuste es demasiado apretado, la PC se inclinará hacia afuera cuando el tren se caliente.
3. Ingeniero de canales de junta profunda:Una clasificación IP65 requiere algo más que comprimir un trozo de silicona. Diseñe un canal de retención exclusivo en forma de U en la extrusión de aluminio. Las paredes del canal deben ser lo suficientemente profundas para bloquear mecánicamente la junta en su lugar de modo que no pueda rodar ni desplazarse bajo vibración lateral.
4. Minimizar las cavidades huecas en perfiles de plástico:Las secciones huecas en extrusiones de plástico requieren matrices complejas y costosas con mandriles internos. Siempre que sea posible, diseñe la cubierta de PC como un perfil de una sola pared con nervaduras de soporte en lugar de una sección tubular cerrada. Esto reduce los costos de herramientas y acelera la producción en la línea de extrusión.

Alinear las capacidades de extrusión de los OEM con los estándares de adquisiciones de tránsito de EE. UU.

Llevar un dispositivo de iluminación ferroviaria al mercado estadounidense requiere navegar por una compleja red de especificaciones de adquisición, desde pautas localizadas de la FTA hasta rígidas certificaciones de seguridad. Las autoridades de tránsito de EE. UU. evalúan las ofertas basándose en la confiabilidad y el cumplimiento a largo plazo, lo que transfiere una gran responsabilidad al fabricante de iluminación y, por extensión, a sus proveedores de componentes.

La obtención de extrusiones comerciales estándar provocará fallas durante las fases de choque, vibración y prueba de fuego. Necesita un socio OEM cuya base de fabricación ya se alinee con los requisitos de grado de tránsito. JE suministra a fabricantes de iluminación OEM en todo el mundo y ofrece moldes públicos para aplicaciones estándar y moldes privados para diseños patentados de alta especificación.

Al asociarse con un fabricante que comprende inherentemente las tolerancias requeridas para el aluminio 6063-T5 y el policarbonato que cumple con EN45545, elimina la fase de prueba y error del desarrollo del producto. Obtendrá carcasas que se unen limpiamente, sellan herméticamente y sobreviven al implacable abuso mecánico del entorno ferroviario. Para especificaciones técnicas sobre perfiles personalizados o para revisar moldes existentes listos para el transporte, evalúe un producto probado.Fabricante de carcasas de iluminación de metro OEMque puede ofrecer la base mecánica precisa que exige su próximo proyecto de tránsito.
