Carcasa de lámpara LED para vehículos ferroviarios: perfiles que cumplen con EN 45545-2

Necesita una carcasa que cumpla con los estándares contra incendios para material rodante sin derretir su lista de materiales. La carcasa de la lámpara LED para vehículos ferroviarios JE combina un disipador de calor de aluminio 6063 con un difusor de policarbonato que cumple con la norma EN 45545-2. Está diseñado específicamente para ensambladores y contratistas de iluminación B2B que modernizan trenes pesados, vagones de metro y autobuses de tránsito donde las fallas de materiales son una responsabilidad enorme.

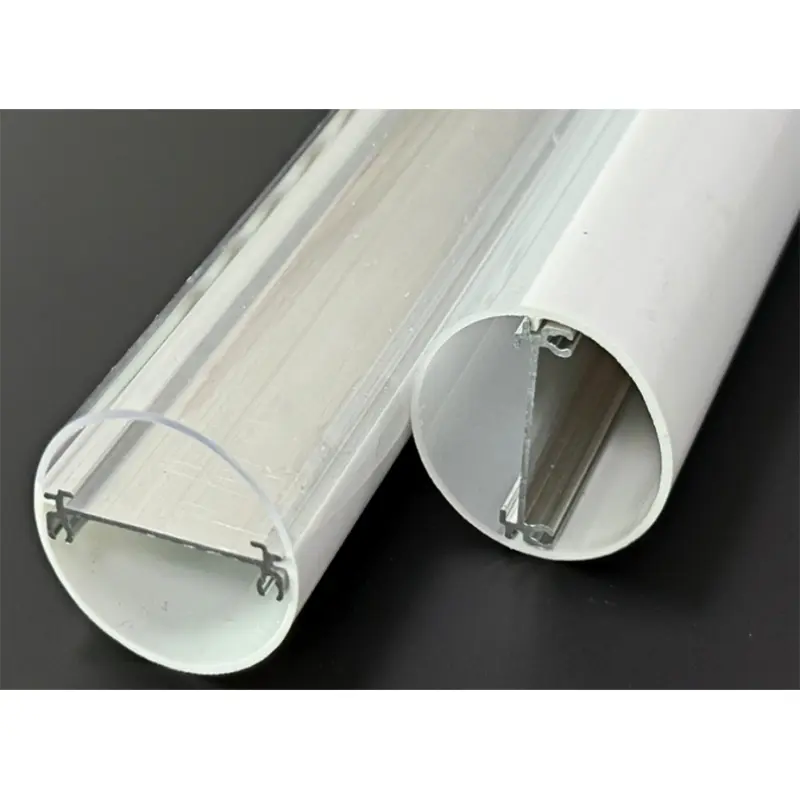

El perfil de extrusión de aluminio y policarbonato JE-231

Las carcasas de plástico puro se deforman bajo la vibración constante del tránsito ferroviario. Los accesorios totalmente de aluminio pesan demasiado para tramos continuos de techo. El perfil JE-231 resuelve esto combinando un lomo rígido de aleación de aluminio 6063 con una cubierta de policarbonato especializada.

La base de aluminio actúa como columna vertebral estructural y puente térmico. Las tiras de LED de alto rendimiento generan calor localizado que degrada la vida útil de los diodos si quedan atrapados dentro de un tubo de plástico sellado. El canal de aluminio elimina ese calor, lo que permite que la luminaria mantenga su salida de luz especificada durante una vida útil de 50.000 horas.

Para la cubierta, extruimos policarbonato resistente a impactos en lugar de acrílico estándar. El acrílico se rompe bajo impacto físico. El policarbonato se flexiona. Esta elección de material evita que la carcasa se rompa si un pasajero la golpea o si un equipo de mantenimiento deja caer una herramienta durante una inspección.

Cumplimiento de seguridad contra incendios: Clasificaciones EN 45545-2 y UL-94 V0

Especificar la iluminación del tránsito significa cumplir con estrictos mandatos de seguridad contra incendios. Una carcasa de tubo LED estándar y disponible en el mercado no pasará inmediatamente una auditoría de material rodante.

El policarbonato utilizado en nuestraCarcasa de lámpara LED para vehículos ferroviariosestá diseñado para cumplir con la norma EN 45545-2, la norma europea para el comportamiento al fuego de materiales en vehículos ferroviarios. Esta directiva impone límites estrictos a la opacidad y toxicidad del humo. Si se produce un incendio en un túnel del metro, los pasajeros deben poder ver las salidas y no pueden inhalar los halógenos tóxicos que emiten los plásticos del techo quemados.

Al mismo tiempo, la carcasa tiene una clasificación de retardante de llama UL-94 V0. Comprenda la diferencia entre las clasificaciones UL-94 antes de especificar una extrusión de plástico para entornos de pasajeros:

• Clasificación V2:Deja de arder en 30 segundos, pero permite goteos llameantes. Completamente inaceptable para la iluminación aérea de tránsito.
• Clasificación V1:Deja de arder en 30 segundos, no se permiten goteos en llamas.
• Clasificación V0:Deja de arder en 10 segundos, no gotea llamas. Esta es la base obligatoria para una carcasa de tubo LED de tránsito de alta resistencia.

Los plásticos comerciales más baratos se derretirán y arrojarán fuego sobre los asientos de abajo. La especificación de una carcasa de iluminación de tránsito LED con retardante de llama V0 verdadero elimina este modo de falla crítico.

Protección de ingreso IP65 para entornos de metro y ferrocarril pesado

Los techos de los trenes son ambientes hostiles. El polvo de los frenos, las partículas de carbono y los sistemas de lavado a alta presión comprometen fácilmente los accesorios de iluminación comerciales estándar.

Una carcasa de lámpara LED para vehículos ferroviarios IP65 evita que el polvo conductor produzca cortocircuitos en la PCB interna. El "6" en IP65 garantiza un rendimiento a prueba de polvo. El "5" certifica que la carcasa resiste chorros de agua a baja presión desde cualquier dirección. Cuando los equipos de mantenimiento lavan a presión el interior de un vagón de metro, los sellos de silicona y las tapas de los extremos mantienen la humedad alejada de los componentes electrónicos internos.

Lograr esta calificación requiere tolerancias de extrusión exactas. Si el difusor de policarbonato no se asienta perfectamente en el canal de aluminio, la expansión térmica creará microespacios con el tiempo. Nuestro proceso de herramientas mantiene tolerancias dimensionales lo suficientemente estrictas como para mantener el sello IP65 en cambios de temperatura de -20 °C a 45 °C.

Autorizaciones internas para la integración de sensores IoT en 2026

Las autoridades de tránsito ya no se limitan a comprar luces. Compran rieles eléctricos montados en el techo para sensores de ocupación, balizas Bluetooth y módulos automatizados de megafonía.

Cuando especifica una carcasa, el espacio libre interno dicta su ruta de actualización. Una carcasa de lámpara de tren LED estándar de 26 mm de diámetro se adapta perfectamente a una PCB básica estilo T8. Sin embargo, si su contrato de tránsito requiere integrar hardware IoT directamente en la luminaria, necesitará un perfil con una cavidad interna más profunda.

La serie JE-231 proporciona ranuras internas dedicadas. Deslice la placa de LED principal en el canal térmico inferior, dejando el espacio superior abierto para cableado secundario o placas de sensores de bajo perfil. Esta separación evita interferencias en la señal y mantiene el mazo de cables organizado durante el montaje final.

Especificación de longitudes personalizadas y dimensiones de PCB para ensamblaje OEM

Las dimensiones disponibles en el mercado rara vez se ajustan a techos de tránsito personalizados. La carcasa de una lámpara LED de un vagón de metro a menudo se extiende hasta 2400 mm o requiere tramos continuos y sin espacios para que coincida con el diseño interior del vagón.

Como fabricante chino con ocho años de experiencia en extrusión, JE opera como OEM directo de carcasas de iluminación para trenes LED T8. Cortamos perfiles según las especificaciones exactas del proyecto, reduciendo drásticamente la fabricación en sitio requerida por sus equipos de ensamblaje.

Debe hacer coincidir el ancho de vía interno de la carcasa con su PCB. Una placa que se asienta demasiado suelta en el canal vibrará bajo la vibración del tren, lo que eventualmente fatigará las uniones de soldadura hasta que falle la luz. Una tabla demasiado apretada se doblará durante la expansión térmica. Extruimos perfiles de iluminación LED personalizados para vehículos ferroviarios con ranuras de placa precisas para que coincidan con sus PCB de aluminio o FR4 específicos.

Adquisición y muestreo para proyectos de tránsito de EE. UU.

El abastecimiento de componentes para proyectos de tránsito en América del Norte requiere equilibrar el cumplimiento estricto con la escala de producción. Los equipos de ingeniería a menudo pierden semanas probando viviendas que finalmente no cumplen con la certificación contra incendios.

Comience verificando el ajuste físico y el rendimiento térmico. Puede solicitar muestras cortadas de nuestroCarcasa de tubo LED compatible con EN 45545-2para ejecutar sus propias pruebas de IP, simulaciones de vibración y análisis térmico.

Una vez que su equipo de ingeniería aprueba el perfil de extrusión y los sellos de tapa final, pasamos a la producción en volumen. Los plazos de entrega estándar son de 15 a 20 días para los moldes existentes. Si su contrato requiere una sección transversal modificada o soportes de montaje específicos para una flota de metro más antigua, las herramientas personalizadas agregan aproximadamente dos semanas al cronograma inicial. Evalúe las muestras, verifique la clasificación V0 en su propio laboratorio y fije las dimensiones de su ensamblaje.
