Cableado de la tapa del extremo G5

Primero, aclare: ¿qué quiere decir exactamente con "cable"?

En el proceso de fabricación de los tubos LED T5 y G5, "un solo cable/varios cables/inalámbrico" generalmente se refiere a la cantidad de cables que salen de la tapa del extremo, no al método de suministro de energía del tubo en sí (fuente de alimentación de un solo extremo o de dos extremos). Estos dos conceptos se confunden fácilmente.

• Un solo cable:La tapa del extremo saca solo un cable, generalmente el cable vivo (L) o el cable neutro (N).

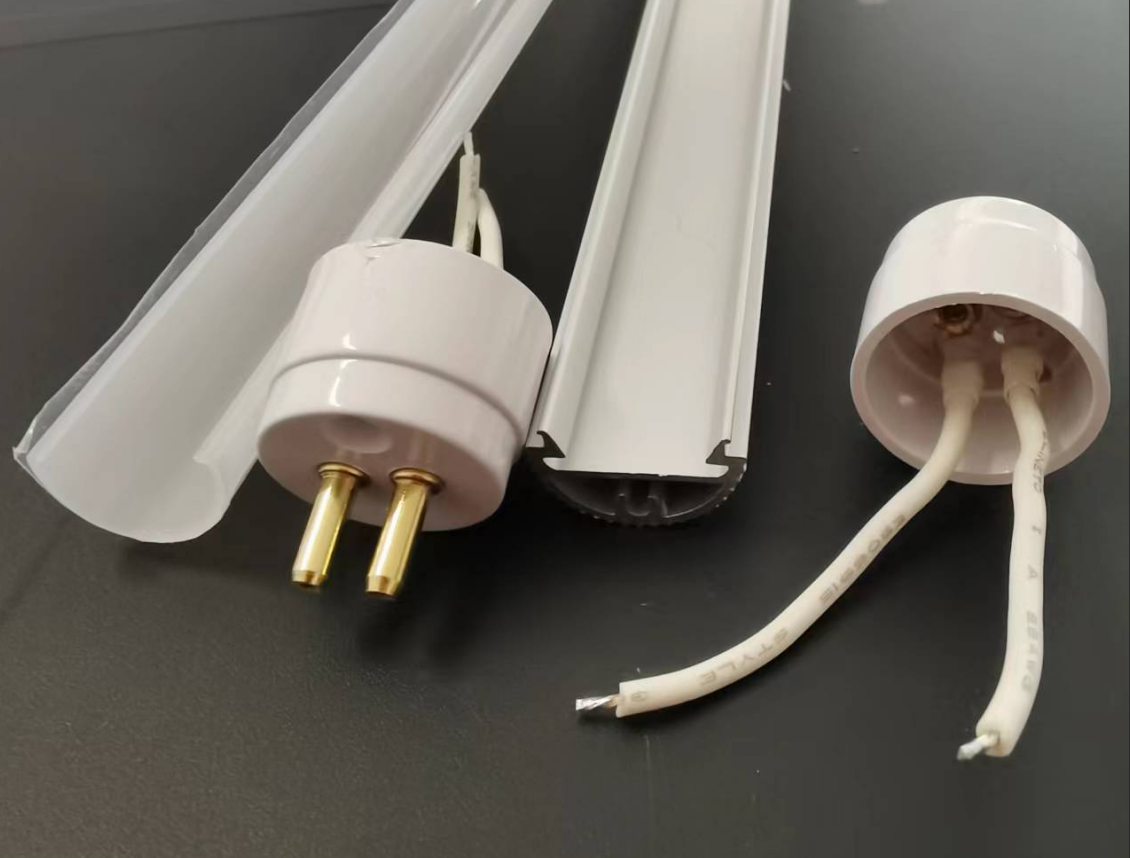

• Cable múltiple (cable doble):La tapa del extremo saca dos cables, generalmente un cable vivo y un cable neutro.
• Inalámbrico:La tapa del extremo en sí no deja salir ningún cable; sólo hay dos pines G5.

Una vez aclarado esto, la lógica combinacional posterior es fácil de entender.

Combinación 1: Un extremo de un solo cable + Un extremo inalámbrico → Tubo alimentado de un solo extremo

Esta es la configuración de tubos LED integrados T5 más común en el mercado.

Método de conexión:La energía solo se suministra desde el extremo de un solo cable. Este único cable se conecta al cable vivo o neutro, mientras que el otro cable (vivo o neutro) se conecta directamente a un pin en el otro extremo a través del circuito interno del tubo de la lámpara. En el extremo inalámbrico, un pin es responsable de la fijación mecánica y la conductividad, mientras que el otro pin puede estar desconectado o en cortocircuito interno.

Sin embargo, hay un detalle de fabricación crítico: la distancia entre pines del portalámparas T5 G5 es de sólo 5 mm. Cuando un extremo está encendido, los dos pines están muy juntos y un cableado interno inadecuado puede provocar fácilmente un cortocircuito. Por lo tanto, el aislamiento y la disposición del cableado dentro de la tapa de extremo de un solo cable es un indicador clave de la artesanía del proveedor de la tapa de extremo.

Escenarios de aplicación:Iluminación de oficinas, luces de estantes de supermercados, luces de gabinetes, luces de vitrinas. Estos tipos de lámparas suelen utilizar un soporte integrado, que requiere solo una entrada de energía, lo que simplifica la instalación y los usuarios finales no necesitan ningún conocimiento eléctrico.

Combinación dos: un cable de cada extremo → Tubo de lámpara con alimentación de dos extremos

Este método es común en proyectos de renovación de ingeniería.

Método de conexión:Pase un cable desde las tapas de la lámpara en ambos extremos del tubo de la lámpara. Conecte un extremo al cable vivo (L) y el otro extremo al cable neutro (N). La corriente entra por un extremo y sale por el otro. Los dos pines G5 dentro de la tapa de la lámpara están en cortocircuito, formando un solo electrodo.

¿Por qué se prefiere la fuente de alimentación de doble extremo en ingeniería?Al reequipar antiguos portalámparas fluorescentes, los portalámparas G5 originales suelen conectarse en paralelo, es decir, los dos pines sufren un cortocircuito interno. Las lámparas de doble casquillo se pueden adaptar directamente a este tipo de soporte sin necesidad de sustituirlas por un soporte no paralelo. Si se instala una lámpara de un solo extremo en un soporte paralelo, se producirá un cortocircuito inmediatamente después del encendido. Esto ha sucedido en la comunidad de ingenieros de Hong Kong; algunos incluso quemaron la carcasa de plástico del antiguo soporte.

Precauciones de producción:Ambos extremos de la tapa de la lámpara de doble extremo deben tener cables, pero los colores de los cables deben distinguirse claramente (por ejemplo, un extremo marcado con una L y el otro con una N) para evitar el cableado inverso durante la instalación. Además, el cableado interno de la lámpara fluorescente de dos extremos debe garantizar que no exista conexión eléctrica entre los dos extremos; de lo contrario, la lámpara provocará un cortocircuito.

Escenarios de aplicación:Talleres de fábrica, estacionamientos, almacenes y centros logísticos. Estas ubicaciones a menudo requieren la adaptación de antiguos portalámparas fluorescentes, y las soluciones de suministro de energía de doble extremo ofrecen una mejor compatibilidad.

Combinación 3: un extremo con un cable con corriente (cable doble) + un extremo con una tapa de extremo inalámbrico → Fuente de alimentación de un solo extremo mejorada

Esta combinación es una versión mejorada de la fuente de alimentación de un solo extremo, adecuada para escenarios con mayores requisitos de seguridad y confiabilidad.

Método de conexión:La tapa del extremo de la fuente de alimentación conduce los cables vivos y neutros, conectándose directamente a la fuente de alimentación del controlador o a la alimentación de CA. El extremo inalámbrico solo se utiliza para soporte mecánico y conexión de circuitos, y no maneja la entrada de energía.

Diferencia con la solución de un solo cable y un solo extremo:En la solución de un solo cable y un solo extremo, el cableado interno del tubo de la lámpara requiere un diseño de "un cable que entra y otro cable que se conecta internamente al otro extremo", lo que hace que el cableado interno sea relativamente complejo. Por el contrario, en la solución de doble cable de un solo extremo, tanto el cable vivo como el neutro se introducen a través de la misma tapa final, logrando así un diseño de circuito interno más directo, reduciendo posibles puntos de falla y mejorando la seguridad.

Ventajas de producción:Para los fabricantes de tubos de lámpara T5 integrados, este método ofrece una mayor eficiencia de ensamblaje que el uso de tapas de extremo único. Debido a que todos los cables de alimentación están concentrados en un extremo, no es necesario realizar cableado cruzado dentro del tubo de la lámpara, lo que reduce el riesgo de cortocircuitos internos.

Aplicaciones:Iluminación médica, iluminación educativa, displays comerciales de alta gama.
