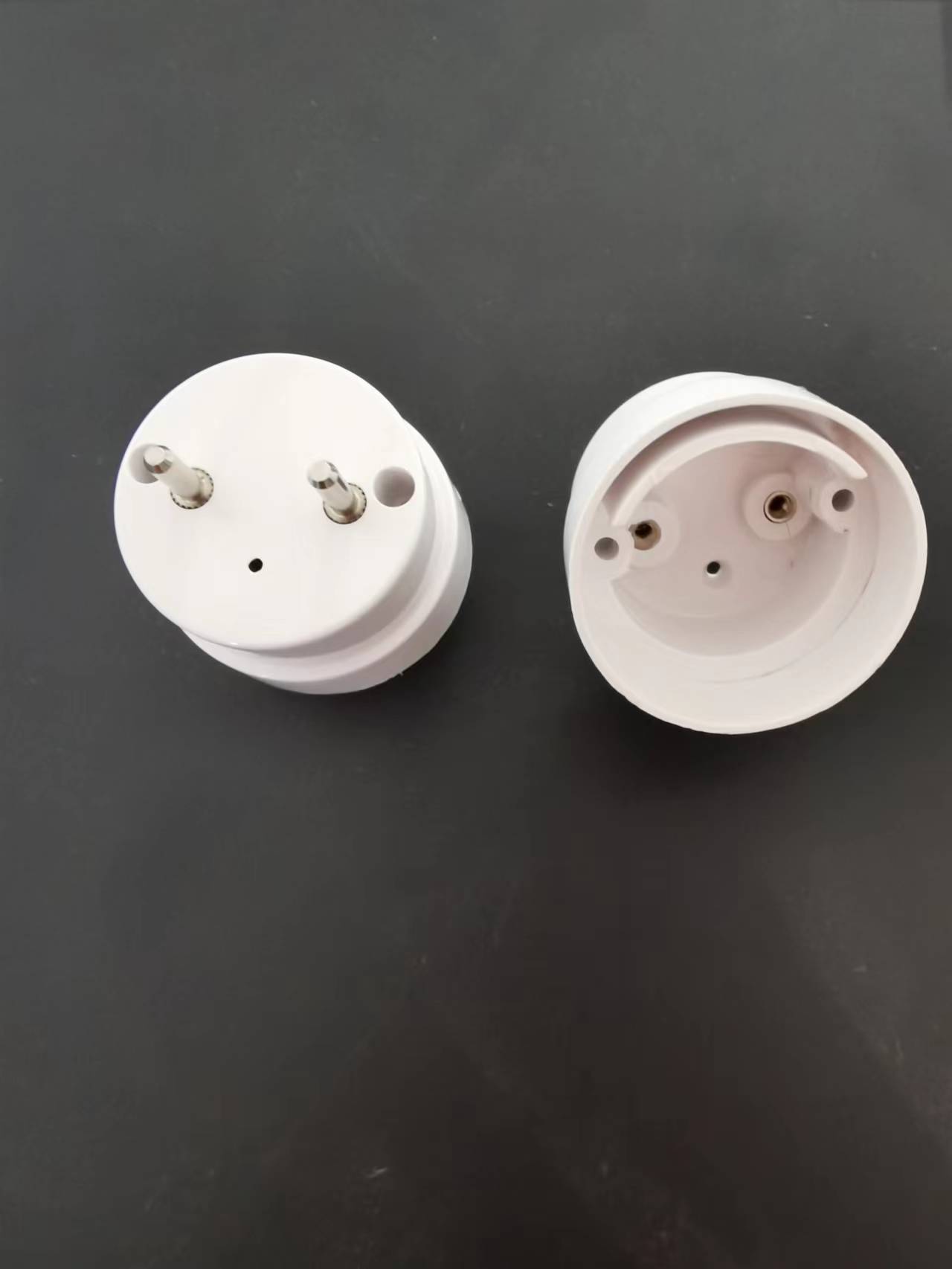

Características clave e importancia de las tapas de extremo G13 de doble extremo T8 LED

Hoy hablamos sobre las características clave y la importancia deLED T8 Tapas finales G13 de doble extremo T8.

1. Las conexiones internas son cruciales:

Conexiones no a través: a diferencia de las pestañas de metal dentro de las tapas de extremo de lámparas fluorescentes tradicionales que simplemente están conectadas directamente al filamento, las conexiones internas de las tapas del extremo G13 de las lámparas LED son parte del circuito.

SHUNTERS/RESISTENCIAS LIMITAS DE CORRIENTE: ¡Esta es la diferencia de núcleo! Para ser compatible con lámparas antiguas que no se han modificado y que aún tienen balastos inductivos tradicionales (o balastos electrónicos) instalados en el interior, la mayoría de las lámparas LED LED de doble extremo "compatibles" instalarán un componente electrónico clave: una resistencia de derivación o limitación de corriente dentro de la tapa del final en un extremo (a veces ambos terminan).

Función: cuando la lámpara se inserta en una lámpara con un lastre tradicional, la derivación/resistencia "engañará" o omitirá la reactancia inductiva o los pulsos de alto voltaje generados por el lastre, evitando que el alto voltaje dañe el circuito del conductor dentro de la lámpara LED. Al mismo tiempo, permite que la red eléctrica de CA ingrese a la fuente de alimentación del controlador LED dentro de la lámpara después de la limitación de corriente.

Ubicación: generalmente ubicada dentro de la tapa del extremo en un extremo (los dos pines dentro de este extremo están cortos y conectados al circuito de accionamiento interno a través de la derivación/resistencia). Dentro de la tapa del extremo en el otro extremo, los dos pines están directamente conectados a la entrada del circuito de accionamiento (L y N).

Marcado: el extremo de la tapa del extremo con la derivación/resistencia generalmente se marca (como el etiquetado, el grabado, la diferenciación de color o la estructura ligeramente diferente) para indicar que este es el extremo "extremo de lastre" o "derivación". Al instalar, este extremo debe insertarse en el soporte de la lámpara en el costado de la lámpara conectada al lastre.

Tipo sin derivación (para lámparas de modernización): si el lastre se ha retirado de la lámpara (puta conectada directamente a la red L/N), se pueden usar lámparas T8 LED sin derivaciones. La estructura de la tapa final en ambos extremos de esta lámpara suele ser simétrica, y la conexión interna es más simple (L/N cortocircuitada en un extremo? En el otro extremo, esto depende del diseño específico, pero no se requiere una derivación). Lea las instrucciones cuidadosamente al comprar.

2. Diseño estructural y materiales:

Requisitos de aislamiento de alto voltaje: debido al acceso directo a la red eléctrica (220V), los requisitos de rendimiento de aislamiento de la tapa del extremo G13 del tubo de lámpara LED son extremadamente altos. Por lo general, está hecho de plásticos de alta calidad resistentes a la alta temperatura y retardante de la llama (como PC, PBT).

Conexión de alambre interno: hay cables dentro de la tapa final para conectar los contactos de metal de los pines a la placa PCB o al módulo del controlador dentro del tubo de la lámpara. La calidad y la confiabilidad de soldadura de estos cables son muy importantes.

Consideraciones de disipación de calor: la derivación/resistencia genera calor cuando se trabaja, y el diseño de la tapa final a veces considera una cierta cantidad de disipación de calor (aunque la disipación de calor principal depende del sustrato de aluminio del tubo de la lámpara).

3. Resumen de importancia:

Barrera de seguridad: es la primera barrera de aislamiento físico para evitar que los usuarios se despeguen.

Nodos críticos del circuito: es el enlace clave del acceso a la red y (para tipos compatibles) bypass de lastre.

Realización de compatibilidad: la derivación/resistencia interna es el componente central para lograr la compatibilidad de "tapa final y jugar" con viejas lámparas fluorescentes.

Instrucciones de instalación: la tapa final marcada guía a los usuarios a instalar correctamente (lado del balón de terminación de derivación).
