Carcasa de tubo LED de doble cara T8 para iluminación lineal OEM

JECarcasa de tubo LED de doble cara T8es una plataforma de gabinete vacía para proyectos de iluminación lineal OEM. La configuración confirmada tiene un diámetro exterior de 26 mm, dos posiciones de PCB de 12 × 1 mm, un perfil interno de aluminio 6063, una carcasa de policarbonato transparente o esmerilado, tapas de plástico en los extremos y un diseño de controlador externo. Hay disponibles longitudes estándar o personalizadas desde 600 mm hasta 2400 mm, y se ofrecen configuraciones IP20 e IP65.

La palabra clave esalojamiento. Este producto no se convierte en una lámpara de trabajo hasta que se hayan seleccionado e integrado los LED, los conjuntos de PCB, el cableado, el controlador, la terminación final y los sellos necesarios. Por lo tanto, los compradores deben evaluarlo a partir de un dibujo controlado y una muestra ensamblada, no solo del nombre T8. Revisar el actualCarcasa luminosa de doble cara T8antes de enviar su PCB y los requisitos del proyecto a JE.

El producto es una carcasa OEM vacía, no una lámpara T8 terminada ni un reemplazo fluorescente

"T8" identifica el formato general del tubo, pero no establece compatibilidad eléctrica o mecánica con un dispositivo fluorescente existente. Una carcasa de 26 mm puede resultar familiar aunque utilice placas, cableado, tapas de extremo, detalles de montaje y arquitectura de energía completamente diferentes.

No asuma que acepta un balastro fluorescente convencional, se adapta a un portalámparas G13, incluye pines aptos para la red eléctrica o puede reemplazar una lámpara instalada una por una. Ninguno de estos detalles está confirmado por el diámetro de la carcasa. Si se requiere compatibilidad con la modernización, incluya la geometría de la base, la disposición de los pines, la longitud total de la lámpara, la entrada eléctrica, el modo de cableado y la interfaz del dispositivo en el plano de aprobación.

Esta distinción también afecta a las compras. La especificación de la carcasa identifica el paquete de extrusión y gabinete. Por sí solo, no define la cantidad de LED, la temperatura de color, la salida de luz, la distribución óptica, la potencia, el comportamiento del controlador, la atenuación, la protección contra sobretensiones, la temperatura de funcionamiento o la vida útil. Esas son decisiones sobre luminarias terminadas controladas por el programa de calificación y diseño de componentes del comprador.

Sección transversal del conjunto de carcasa T8 de doble cara

El conjunto combina un cuerpo redondo de policarbonato con un perfil interior de aluminio. Dentro de esa sección transversal hay dos posiciones de PCB, cada una identificada como 12 × 1 mm. Esta disposición le brinda al diseñador OEM dos ubicaciones de montaje para placas de LED dentro de una envoltura de tubo de 26 mm.

El inserto de aluminio proporciona una estructura interna definida para las ubicaciones de la PCB. También puede participar en la transferencia de calor desde las placas, pero el rendimiento térmico no se puede inferir únicamente del nombre de la aleación o del perfil. La carga de LED, la construcción de la placa, el material de la interfaz térmica, la calidad del contacto, las pérdidas del controlador, la temperatura ambiente, la orientación del tubo y el flujo de aire afectan la temperatura de funcionamiento. Apruebe el diseño térmico con las placas LED previstas instaladas.

Cómo las posiciones de PCB emparejadas admiten dos caras luminosas

Dos posiciones de PCB permiten disponer los LED hacia dos lados del tubo en lugar de depender de una placa para iluminar toda la circunferencia. Esto puede adaptarse a iluminación lineal bidireccional, luminarias suspendidas, iluminación de exhibiciones, interiores de tránsito y otras instalaciones donde se necesita luz en más de una dirección.

La extrusión no garantiza un ángulo de haz específico ni una división de luz igual 50/50. La distribución real depende de la orientación de las posiciones de la PCB, el paquete de LED, el espaciado de los diodos, el ancho de la placa, la distancia al policarbonato, el acabado del difusor, la obstrucción interna y las superficies de las luminarias cercanas. Clear PC tiende a preservar la definición del LED y la dirección de salida; La PC esmerilada mezcla la luz de manera más efectiva pero puede reducir la intensidad visible y suavizar el control del haz.

Antes de la aprobación de herramientas o producción, inspeccione una muestra iluminada desde ambos lados. Busque imágenes LED, bandas oscuras cerca del inserto de aluminio, variación de color, sombras en los extremos y diferencias de brillo entre las dos caras. Las pruebas fotométricas pertenecen al nivel de la luminaria terminada, ya que la carcasa vacía no contiene ninguna fuente de luz.

Confirme los componentes de la carcasa suministrados con los LED, los conjuntos de PCB, el cableado, el controlador y los sellos especificados por el comprador.

Una cotización de vivienda debe separar las piezas suministradas por JE de los componentes eléctricos suministrados por el comprador. Según la descripción del producto publicada, el gabinete puede incluir el perfil interno de aluminio 6063, policarbonato transparente o esmerilado y tapas de plástico en los extremos. La arquitectura utiliza un controlador externo. El contenido exacto del embalaje, el estilo de la tapa del extremo, los herrajes, los sellos, las piezas de entrada de cables y los servicios de ensamblaje aún deben enumerarse línea por línea en la cotización.

Normalmente, el comprador necesita definir las placas de LED, los LED, el cableado, los conectores, el material de la interfaz térmica, el controlador, el método de conexión a tierra cuando corresponda y las terminaciones eléctricas finales. Para un objetivo IP65, la responsabilidad de las juntas, el sellador, los prensaestopas, el sellado de las tapas de los extremos y el proceso de montaje debe ser especialmente clara. Un conjunto de piezas con capacidad IP65 no es automáticamente una luminaria IP65 después de un montaje incontrolado en el campo.

Matriz de especificaciones para dibujo y revisión de componentes

Utilice la siguiente matriz como punto de partida para la revisión del dibujo. Los valores publicados identifican la configuración del producto disponible; no reemplazan las tolerancias específicas del proyecto, las verificaciones de ajuste ni la revisión regulatoria.

Geometría fija: 26 mm de diámetro y dos posiciones de PCB de 12 × 1 mm, con ajuste y tolerancias aprobadas en plano.

Las posiciones de PCB de 26 mm de diámetro y 12 × 1 mm emparejadas son la geometría del núcleo, pero las dimensiones nominales no son suficientes para la liberación. Un tablero diseñado con el mismo ancho nominal que su ranura puede atascarse si las tolerancias de fabricación, extrusión, curvatura, recubrimiento y ensamblaje del tablero se acumulan en la dirección incorrecta. Un ajuste flojo crea un problema diferente: movimiento de la placa, contacto térmico inconsistente o desalineación visible detrás del difusor.

Envíe a JE el esquema real de la PCB en lugar de escribir únicamente “placa de 12 mm” en la solicitud de presupuesto. Incluya el espesor de la PCB, el acabado de los bordes, la máscara de soldadura o la acumulación de recubrimiento cerca del área de inserción, las zonas de exclusión de los componentes, las protuberancias del conector y la dirección de inserción prevista. El plano aprobado debe identificar las dimensiones que son críticas para encajar e indicar cómo se inspeccionarán esas dimensiones.

Construcción y opciones: perfil interno de aluminio 6063, policarbonato transparente o esmerilado, tapas de plástico, controlador externo y longitudes de 600 a 2400 mm

6063 se usa comúnmente para perfiles de aluminio extruido porque se puede formar en secciones transversales controladas y acepta procesos de acabado comunes. Aún así, el “aluminio 6063” no es una especificación térmica o mecánica completa. Si el temperamento, el tratamiento de la superficie, la conductividad, la apariencia o el comportamiento de la corrosión son importantes para el proyecto, agregue el requisito al dibujo y solicite confirmación.

La longitud también cambia más que el precio de compra. Las carcasas largas son más sensibles a la rectitud, los daños por manipulación, la inserción de PCB, el acceso al cableado y el diseño del paquete. Confirme si la longitud especificada se refiere a la extrusión cortada, el cuerpo de policarbonato o la unidad ensamblada en general, incluidas las tapas de los extremos. JE enumera estándares ycarcasa de tubo LED T8 de longitud personalizadaopciones desde 600 mm hasta 2400 mm; La cotización debe identificar la longitud exacta del acabado y la tolerancia.

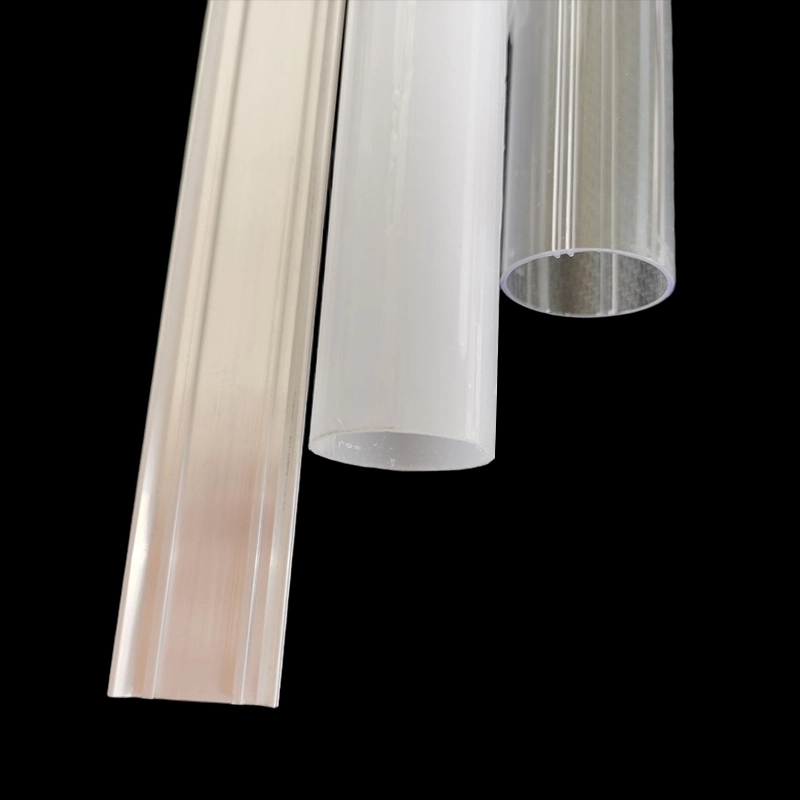

PC transparente o esmerilada, terminación de tapa final y opciones de configuración IP20 o IP65

Elija policarbonato transparente cuando la visibilidad de los LED, la salida direccional o la apariencia de las placas internas sean aceptables. Puede revelar espaciado de diodos, cableado, uniones y pequeños errores de alineación, por lo que la construcción interna debe estar visualmente limpia. Elija una PC esmerilada cuando necesite una mejor mezcla visual y una imagen LED menos directa. El escarchado no sustituye el espaciado adecuado de los LED ni las pruebas ópticas, y su efecto en la transmisión debe evaluarse con el motor de luz real.

Las tapas finales a menudo se convierten en la interfaz que se pasa por alto. Determinan cómo se cierra el tubo, cómo salen los cables de la carcasa y cómo se conecta el conjunto a la luminaria circundante. No se debe asumir que una tapa de plástico proporciona una base fluorescente estandarizada o un sello impermeable. Coloque el método de retención, la apertura del cable, la disposición del conector, la marca de polaridad, el alivio de tensión y los requisitos de acceso de servicio en el dibujo.

IP20 es apropiado sólo cuando el diseño completo no requiere protección contra la entrada de agua. La opción IP65 está diseñada para una configuración resistente al polvo y a los chorros de agua, pero la clasificación se aplica solo después de que se hayan definido y probado todo el sistema de gabinete y el método de ensamblaje. Las uniones de los extremos, las entradas de cables, la compresión del sello, las superficies cortadas y la mano de obra de producción pueden causar fugas.

Pregunta cómo se cotizaConfiguración de carcasa IP20 o IP65 T8Se diferencia en componentes y montaje. Si JE suministra piezas sueltas para que las ensamble su fábrica, acuerde los materiales del sello, la ubicación del sellador, las condiciones de curado cuando corresponda, la inserción de la tapa o el método de fijación y la prueba de ingreso del producto terminado. No imprima una reclamación de propiedad intelectual basada únicamente en una muestra de vivienda sin ensamblar.

Límites de aplicación para luminarias de tránsito, comerciales, arquitectónicas y protegidas para exteriores

El formato de doble cara puede soportar interiores de vehículos ferroviarios, estaciones, iluminación comercial, garajes, escuelas, fábricas y otras instalaciones lineales. Estos usos no comparten un estándar de calificación, por lo que el nombre de la aplicación nunca debe sustituir los requisitos de ingeniería.

La iluminación de vehículos ferroviarios puede requerir comprobaciones específicas del proyecto en cuanto a vibraciones, golpes, comportamiento de llamas y humo, seguridad eléctrica, compatibilidad electromagnética, trazabilidad de materiales y retención segura. La geometría de la carcasa de 26 mm no demuestra el cumplimiento de ninguno de estos requisitos. Proporcione a JE la prueba requerida o la lista de documentos de materiales antes del muestreo para que la evidencia no disponible se descubra temprano en lugar de durante el envío del cliente.

En el caso de luminarias comerciales y arquitectónicas, los compradores normalmente deben centrarse en la apariencia, la distribución de la luz, la integración del montaje, el acceso del conductor, la calefacción, la limpieza y el mantenimiento. La PC esmerilada puede ocultar LED individuales, pero una línea luminosa larga aún puede mostrar zonas oscuras en las juntas de la placa o en las tapas de los extremos. Cree una muestra completa si la apariencia continua es importante; un breve corte no revelará todos los problemas de producción.

Los garajes, fábricas y lugares protegidos al aire libre añaden polvo, humedad, prácticas de limpieza, variación de temperatura y posible exposición a sustancias químicas. IP65 aborda el ingreso bajo condiciones de prueba definidas, no la resistencia a los rayos UV, la compatibilidad química, la condensación, la resistencia al impacto o la exposición al aire libre sin restricciones. Esas propiedades deben especificarse y verificarse por separado. Si el tubo se ubicará dentro de otra luminaria sellada, considere también el calor atrapado y si el controlador externo permanece accesible.

Evidencia de aprobación: dibujos, inspección de muestras, métodos de prueba, documentos de materiales y soporte de presentación de UL o ETL sin una reclamación de certificación de vivienda

Un paquete de aprobación creíble comienza con un dibujo transversal controlado y un dibujo de montaje. Deben mostrar el diámetro de 26 mm, las posiciones de la PCB, las interfaces clave, las indicaciones de material, los detalles de la tapa del extremo, la definición de longitud y el estado de revisión. Las dimensiones que afectan la inserción de la PCB, el ajuste de la tapa, el montaje o el sellado merecen tolerancias explícitas en lugar de una nota general.

La inspección de muestras debe cubrir las dimensiones y el montaje práctico. Inserte las PCB reales, dirija los cables previstos, coloque las tapas de los extremos y verifique la longitud completa para detectar curvaturas, torceduras, rayones, variaciones de color, espacios entre las tapas y movimiento de la placa. Luego opere el LED y el sistema de controlador previstos en condiciones representativas para evaluar la temperatura y la apariencia óptica.

Es necesario acordar los métodos de prueba antes de comparar los resultados. Para un diseño IP65, identifique si las pruebas se aplican a la muestra ensamblada de JE o a su luminaria terminada, incluida la entrada de cables y el cableado. Los documentos de materiales pueden incluir declaraciones, hojas de datos o informes de prueba, pero se debe confirmar su disponibilidad y relevancia para la resina exacta, la especificación de aluminio, el color y la configuración de producción que se compra.

El soporte de envío de UL o ETL debe tratarse como una coordinación de documentos, no como una reclamación de certificación general. Un registro de material, un archivo de componente o una declaración del proveedor no hacen que la carcasa vacía (o la lámpara terminada) estén en la lista UL o ETL. El organismo de certificación seleccionado puede revisar la construcción final, los componentes eléctricos, las temperaturas, los espacios, el cableado, el recinto y el uso previsto.

Indique a JE qué ruta de envío y qué documentos requiere su laboratorio o socio de certificación. Luego, JE puede confirmar qué está disponible para los materiales y la configuración propuestos. Si es obligatorio un reconocimiento, listado, clasificación de inflamabilidad, número de expediente o informe de prueba específico, obtenga y verifique esa evidencia antes de aprobar la orden. Nunca lo infieras a partir de un logotipo, una familia de materiales genérica o un proyecto anterior.

Desde la revisión del dibujo hasta la aprobación de la muestra y la cotización de producción

China ofrece una gran capacidad de extrusión, pero la ubicación de la fábrica por sí sola dice poco sobre el control del dibujo, el ajuste de los componentes o la repetibilidad. JE fabrica extrusiones de aluminio y plástico para iluminación LED, incluidas carcasas de tubos, perfiles LED, tubos de PC, tapas de extremo y carcasas triple prueba. Para este proyecto, la evidencia útil es un proceso de dibujo receptivo, una muestra representativa, un plan de inspección definido y una cotización que aclare los límites del suministro.

Flujo de trabajo de personalización: revisión de planos, retroalimentación DFM, selección de moldes, verificación de muestras y control de calidad de producción.

Comience con la solicitud en lugar de una solicitud vaga de "vivienda T8". Envíe los archivos de PCB, la longitud total del objetivo, la preferencia óptica, la terminación final, el objetivo de ingreso, la interfaz de montaje y los documentos obligatorios. JE puede comparar esos insumos con un molde público existente o determinar si se necesita un molde privado y una extrusión personalizada.

Durante la revisión del dibujo, resuelva la separación de la placa, el acoplamiento de la tapa del extremo, el enrutamiento de los cables, las áreas de exclusión de los componentes, las superficies de sellado y las zonas cosméticas visibles. La retroalimentación de DFM debe identificar las dimensiones que son difíciles de mantener o inspeccionar y cualquier cambio que afecte las herramientas, el ensamblaje o el costo. Un perfil personalizado puede resolver un problema de interfaz genuino, pero también agrega aprobación de herramientas y bloquea el proyecto en una nueva sección transversal. No solicite herramientas privadas simplemente para evitar adaptar un borde de PCB no crítico.

La muestra debe representar el material acordado, el acabado del difusor, la sección transversal de aluminio, el diseño de la tapa del extremo y la longitud con suficiente precisión para probar los riesgos reales. Registre cualquier desviación aceptada. Una vez que la muestra pase las verificaciones dimensionales, de ensamblaje, ópticas, térmicas y de ingreso aplicables, congele la revisión del dibujo utilizada para la cotización de producción.

El control de calidad de la producción debe estar vinculado a requisitos observables: identidad del material, dimensiones críticas de la sección transversal, longitud de corte, rectitud cuando se especifique, condición de la superficie, apariencia del difusor, ajuste de la tapa del extremo, inserción de PCB y protección del empaque. Para ensamblajes sellados, defina cómo se verifica el rendimiento de ingreso y a qué nivel de muestreo. La cotización también debe indicar la propiedad de las herramientas, cuando corresponda, los cargos de muestra, la cantidad del pedido, el plazo de entrega, el método de embalaje y los términos de envío, en lugar de dejar esos puntos para enviar por correo electrónico suposiciones.

Lista de verificación de RFQ: longitud, geometría de PCB, difusor, objetivo de IP, tapas de extremo, tolerancias, cantidad, embalaje, destino y documentación requerida

• Longitud:Especifique la longitud de corte y la longitud total ensamblada requerida dentro del rango disponible de 600 a 2400 mm.
• Geometría de la placa de circuito impreso:Adjunte el ancho, el grosor, el contorno, la posición del conector, las separaciones de los componentes y la dirección de inserción de la placa.
• Difusor:Seleccione PC transparente o esmerilada y describa la apariencia óptica que necesita que demuestre la muestra.
• Objetivo IP:Indique IP20 o IP65, quién realiza el ensamblaje final y qué configuración terminada se probará.
• Tapas finales:Defina terminación, salida de cable, requisitos de conector o pin, retención, sellado y alivio de tensión.
• Tolerancias:Marque las dimensiones críticas para el ajuste de la PCB, el encaje de la tapa, el montaje, la longitud y las piezas acopladas.
• Cantidad:Proporcione cantidades de prototipo, piloto y producción esperada para poder comparar las rutas de moldes públicos y personalizados.
• Embalaje:Identifique las necesidades de protección de superficies, los límites de los paquetes, el etiquetado y cualquier restricción de manipulación relacionada con la longitud.
• Destino:Proporcione el país, ciudad o puerto de entrega, las condiciones de envío preferidas y cualquier requisito de documentos de importación.
• Documentación:Enumere los dibujos, informes de inspección, registros de materiales, declaraciones, pruebas de prueba y documentos de presentación de certificación necesarios para la aprobación.

Envíe ese paquete con la revisión de su dibujo para solicitar un plan de muestra y una cotización de producción para elCarcasa de tubo LED T8 de doble cara de 26 mm.
