Carcasa de tubo LED T8 con PCB de 10 mm: preguntas frecuentes para compradores de EE. UU., comprobaciones de ajuste y guía de abastecimiento para 2026

Conclusiones clave para los compradores de iluminación de EE. UU.

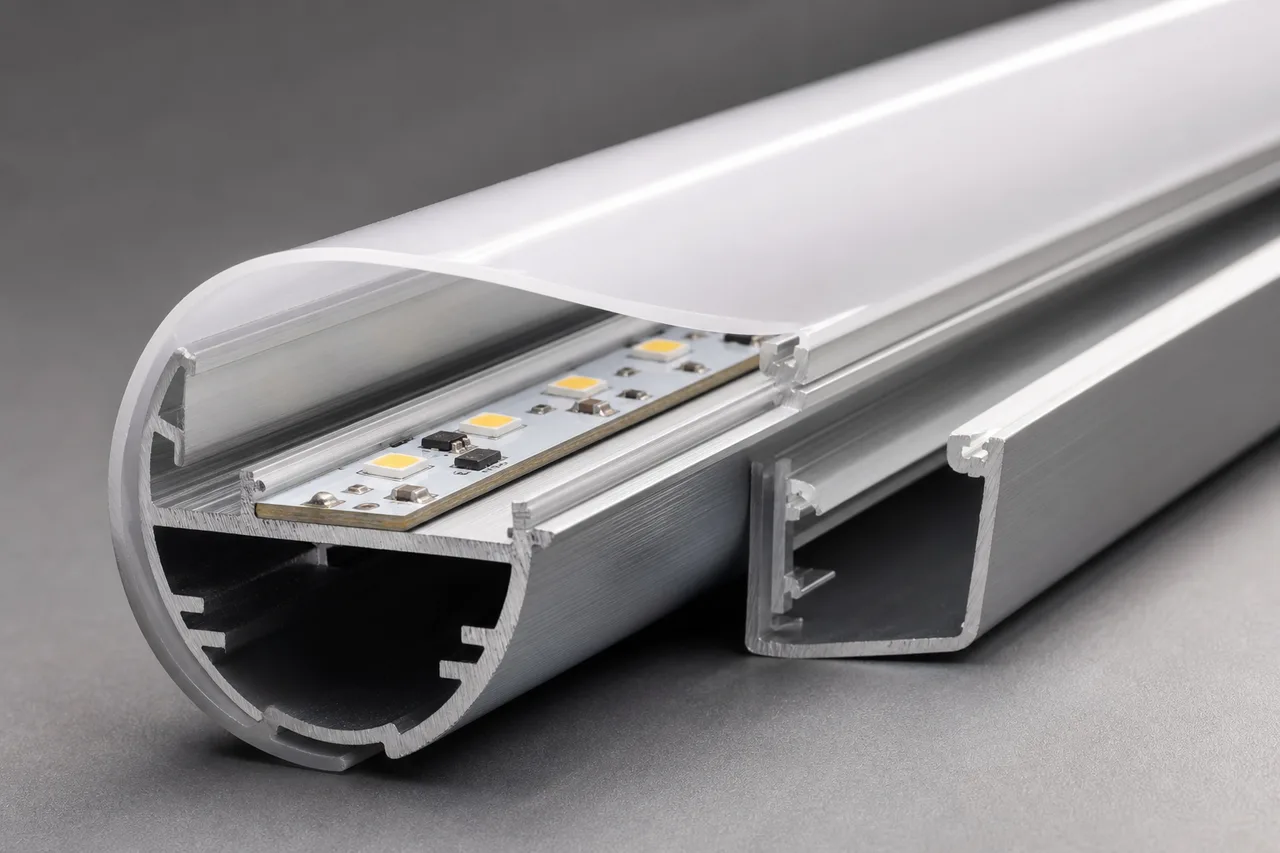

la fraseConstrucción de carcasa de tubo JE de semialuminio/semiplásticodescribe la arquitectura práctica detrás de esta categoría de productos: una base de aluminio 6063 soporta la placa LED y ayuda a gestionar el calor, mientras que un difusor de policarbonato forma la cubierta óptica visible. Esa división importa. El aluminio le da a la PCB una superficie de montaje estable y una columna vertebral mecánica predecible; el difusor controla la apariencia, la transmisión de luz y el acceso al tablero. No es simplemente una concha decorativa.

Para los compradores estadounidenses, la primera pregunta no es el precio. Es compatibilidad. Una PCB de 10 mm es más estrecha que muchas placas de tubos LED genéricas y el controlador debe encajar dentro de la carcasa sin presionar contra el difusor ni interferir con las tapas de los extremos. El JE-28 está listado con una altura máxima del controlador de 12 mm, por lo que los detalles del cuerpo del controlador, el cableado, el aislamiento y el alivio de tensión deben verificarse juntos y no por separado.

El estándar JE-28 es IP20. Eso lo hace adecuado para luminarias interiores secas y conjuntos de tubos estilo modernización, no automáticamente para áreas de lavado o accesorios expuestos. JE también ofrece estilos de carcasas tubulares impermeables para aplicaciones como iluminación de plantas, iluminación de refrigeradores y estacionamientos al aire libre, pero deben citarse como la configuración impermeable adecuada. Comience con elCarcasa de tubo JE LED T8 con PCB de 10 mmespecificación y solicite el dibujo exacto antes de aprobar una orden de producción.

Especificaciones de la carcasa JE-28 LED T8: dimensiones, materiales y opciones de configuración

El JE-28 es una carcasa T8 de 26 mm construida para un tamaño de placa PCB de 10 x 1,2 mm. Esa dimensión es el punto de partida para la calificación mecánica. Una placa que tiene nominalmente 10 mm de ancho aún puede crear problemas si la altura de sus componentes, las uniones de soldadura, la ubicación del conector o el método de montaje difieren de la muestra utilizada durante el desarrollo de la vivienda.

La carcasa utiliza una base de aluminio 6063 con opciones de difusor de policarbonato y tapas de plástico. JE enumera una disposición interna del controlador y una altura máxima del controlador de 12 mm. Las longitudes disponibles van desde 600 mm hasta 2400 mm, con longitudes personalizadas disponibles. La longitud, el acabado del difusor, el estilo de la tapa del extremo y la posición del controlador deben tratarse como una única decisión de ensamblaje porque cada uno afecta la instalación, la distribución de la luz y el embalaje.

Cómo calificar una carcasa T8 antes de realizar el pedido: comprobaciones de PCB, controlador, difusor y tapa final

Una carcasa puede parecer correcta en una página de catálogo y aun así fallar durante el montaje. Las causas habituales no son dramáticas: un controlador es unos milímetros demasiado alto, la PCB se arquea debajo del difusor, la tapa del extremo no retiene el tubo de forma segura o un conector no deja espacio para la curvatura interna del cable. Califique el conjunto completo, no sólo la extrusión de aluminio.

1. Confirme el contorno de la PCB.Envíe a JE el dibujo real de la placa, incluidos los 10 mm de ancho, 1,2 mm de espesor, los orificios de montaje, las barreras de cobre, los conectores y los componentes más altos. No confíe únicamente en el tamaño nominal de la placa.
2. Consulte el sobre del conductor.Compare la altura y el ancho máximos del conductor con el límite de 12 mm de la carcasa. Incluya terminales, termorretráctiles, fundas aislantes y salidas de cables en la revisión de autorización.
3. Inspeccione el ajuste del difusor.Pruebe la cubierta de policarbonato seleccionada para comprobar su encaje, curvatura, puntos calientes visibles y fuerza de extracción. Un difusor demasiado apretado puede estresar la extrusión; uno que esté demasiado flojo puede hacer ruido durante el transporte.
4. Revise las tapas de los extremos y el cableado.Confirme el material de la tapa, el método de retención, el paso de cables, el acceso al conector y si el tubo terminado debe cumplir con un estándar de instalación específico o una interfaz de accesorio del cliente.
5. Aprobar una muestra terminada.Encienda el tubo ensamblado, inspeccione el comportamiento térmico y la apariencia de la luz, luego pruebe la inserción en el dispositivo o clips de destino. Registre las versiones de componentes aprobadas antes de realizar la orden de producción.

Solicite el plano de extrusión y una muestra física cuando el proyecto tenga espacios libres estrechos para los accesorios. Una muestra también expone problemas de embalaje y manipulación que los dibujos no muestran. Los tubos largos pueden llegar con marcas del difusor, daños en la tapa del extremo o una ligera curvatura si el diseño de la caja no coincide con la longitud de envío. Son económicos de arreglar antes de la producción en masa y costosos de arreglar después de un envío de distribución a Estados Unidos.

Preguntas frecuentes: ¿La carcasa del tubo JE-28 LED T8 es impermeable o adecuada para iluminación exterior y de congelador?

La especificación estándar JE-28 proporcionada por JE es IP20, por lo que debe tratarse como una carcasa para ubicación seca. Esa distinción es fundamental para los compradores que especifican iluminación para plantas, iluminación para refrigeradores, estacionamiento al aire libre o cualquier instalación expuesta a condensación, rociado, polvo o ciclos de temperatura. JE afirma que ofrece estilos de carcasa T8 impermeables para aplicaciones especiales, pero la versión resistente al agua debe identificarse y cotizarse por separado.

¿Se adaptará una PCB de 10 mm y un controlador interno a esta carcasa de tubo T8?

Sí, el JE-28 está especificado para una PCB de 10 x 1,2 mm y una disposición de controlador interno, con una altura máxima del controlador de 12 mm. Eso no significa que cabrán todas las placas de 10 mm y todos los controladores internos. El LED, el condensador, el conector y el cable soldado más altos de su placa deben permanecer dentro del espacio interno disponible. Envíe a JE el archivo de PCB y la hoja de datos del controlador para una revisión de ajuste y luego verifique el resultado con una muestra completa.

¿Cómo funcionan las muestras, la cantidad mínima de pedido, las longitudes personalizadas, las herramientas y el envío a un transportista de EE. UU.?

JE afirma que puede proporcionar muestras, cotizaciones, longitudes personalizadas, extrusión OEM/ODM y envío al almacén del transportista del cliente. Los detalles comerciales dependen del perfil seleccionado, difusor, tapas finales, estado de las herramientas, cantidad, embalaje y disposición de destino. Pregunte por el tiempo de entrega de la muestra, la cantidad mínima de pedido de producción, el cargo por herramientas si se necesita un molde privado, la tolerancia de longitud de corte, las dimensiones de la caja y los documentos suministrados con el envío. Si su equipo utiliza un transportista de EE. UU., proporcione la dirección del almacén y los requisitos de marcado de la carga antes de finalizar la cotización.

JE Dongguan Manufacturing, documentación sobre extrusión OEM/ODM y luminarias terminadas

JE, formalmente Dongguan Jinen Lighting Technology Co., Ltd., fabrica componentes de iluminación LED extruidos en Dongguan, China. Su gama incluye perfiles de aluminio LED, perfiles de plástico LED, tubos y difusores de PC, carcasas de tubos T5, T6, T8, T10 y T12, además de carcasas de luz tri-proof. Esa amplitud de producto es útil cuando un proyecto cambia de tamaño o de construcción después del primer prototipo. Un comprador puede comparar una carcasa de semialuminio, una base completamente de aluminio o un diámetro de tubo diferente a través del mismo proveedor en lugar de reiniciar todo el proceso de abastecimiento.

JE admite moldes públicos, moldes privados, extrusión OEM/ODM y trabajos de proyectos personalizados. El abastecimiento de moldes públicos puede tener sentido para una geometría JE-28 estándar cuando el perfil ya coincide con los requisitos de su PCB y difusor. Un molde privado se vuelve más defendible cuando se necesita un bolsillo para conector no estándar, una característica de montaje diferente, una tapa de extremo patentada o una sección transversal revisada. La elección correcta depende del volumen esperado y de cuánto control necesita sobre el suministro futuro.

Para los importadores y fábricas de iluminación de EE. UU., la documentación debe cubrir más que una fotografía del producto. Solicite el dibujo del perfil, la descripción del material, la opción del difusor, la tolerancia de longitud, la especificación de la tapa del extremo, los detalles del embalaje y la información eléctrica de la luminaria completa. La carcasa en sí no es lo mismo que un tubo LED con acabado certificado. Si su cliente, autoridad competente, distribuidor o especificación de proyecto requiere listados o documentos de cumplimiento particulares, identifique ese requisito antes de congelar el diseño.

JE también afirma que presta servicios a mayoristas, contratistas, fábricas de iluminación y clientes de proyectos personalizados. Eso hace que el proveedor sea apto tanto para la compra de componentes como para el desarrollo de tubos de marca privada, siempre que el alcance comercial esté escrito con claridad. Coloque el dibujo aprobado, las fotografías de muestra, el número de revisión y las opciones de materiales en la documentación de compra. Previene un problema familiar en el abastecimiento de extrusión: un lote de reemplazo que es dimensionalmente similar pero que en realidad no es intercambiable.
